Magnetosféra Země vydává svá tajemství

Petr Kulhánek

Sluneční vítrSluneční vítr – proud nabitých částic ze Slunce, které zaplavují celou Sluneční soustavu. Zejména jde o protony, elektrony a alfa částice (jádra hélia). Typická rychlost částic u Země je kolem 500 km/s (rychlost zvuku v tomto prostředí je 50 km/s), teplota 3 eV (30 000 K) a koncentrace několik protonů v cm3. Částice vylétávající podél otevřených siločar mají vyšší rychlost (přibližně 750 km/s) a nazýváme je rychlý sluneční vítr. Sluneční vítr objevil anglický astronom Richard Carrington v roce 1859, kdy bylo za půl dne po slunečním vzplanutí narušeno magnetické pole Země. Pojmenování sluneční vítr pochází od amerického astronoma Eugena Parkera. není jen neustálým poklidným proudem nabitých částic. Vykazuje poryvy podobné skutečnému větru a čas od času s ním k ZemiZemě – největší z planet zemského typu. Je jedinou planetou v celém vesmíru, o které víme, že na ní existuje život. Má dostatečně hustou atmosféru, dostatek kapalné vody v povrchových oceánech. Kolem Země obíhá jediný měsíc s vázanou rotací. Při pozorování Země z kosmu vidíme hlavně modrou barvu oceánů. 70 % povrchu Země je pokryto oceány, 30 % tvoří kontinenty. Země sestává z těchto vrstev: jádro, plášť, kůra, troposféra, stratosféra, mezosféra, termosféra. Plášť a kůra jsou odděleny tzv. Mohorovičiæovým rozhraním. Kůra se posouvá a „plave“ na polotekutém plášti. Teplota v centru Země je 5 100 °C, tlak 360 GPa. Magnetické pole Země má přibližně dipólový charakter, je deformováno slunečním větrem do typického tvaru. přichází chuchvalce plazmatu (plazmoidy) spolu s vlečeným (zamrzlým) magnetickým polem. Ze SlunceSlunce – nám nejbližší hvězda, tzv. hvězda hlavní posloupnosti, která se nachází ve vzdálenosti 149,6×106 km od Země. Jde o žhavou plazmatickou kouli s průměrem 1,392×106 km, teplotou na povrchu 5 780 K, teplotou v centru přibližně 15×106 K a zářivým výkonem 3,846×1026 W. Zdrojem energie je jaderná syntéza, při které se za každou sekundu sloučí v jádru Slunce 700 milionů tun vodíku na hélium. jsou plazmoidy vyvrhovány například při koronálních výronech hmoty. Pokud plazmoidPlazmoid – kompaktní plazmový útvar, někdy nazývaný plazmový oblak, zhustek, shluk, cluster. Plazmoid s sebou může unášet tzv. vmrznuté magnetické pole. doletí k Zemi a výrazněji naruší její magnetické pole, říkáme, že došlo k magnetické bouři. Intenzita magnetické bouře je většinou posuzována podle tzv. Dst indexuDst – Disturbance Storm Time, jeden z indexů popisujících narušení magnetického pole Země. Jde o hodinový průměr odchylky vodorovné složky pole, měřený v blízkosti rovníku pozemními magnetometry. Měření se provádějí v blízkosti rovníku proto, že zde vodorovná složka pole dominuje. Odchylky od normální hodnoty jsou vždy záporné a jsou způsobeny prstencovým proudem elektronů a protonů. Tyto částice driftují v magnetosféře v rovině rovníku napříč zemským silokřivkám. Driftování je způsobeno zakřivením silokřivek a změnou velikosti magnetického pole se vzdáleností od Země. Výsledný elektrický proud teče od východu k západu.. Existuje ale i mnoho dalších indexů a koeficientů geomagnetické aktivity.

První magnetickou bouři pozorovali pravděpodobně Anders Celsius (1701–1744) spolu se svým asistentem Olofem Hiorterem (1696–1750) v roce 1741. Zjistili, že v průběhu polární záře je střelka kompasu velmi neklidná a nepravidelně se komíhá. Právě to je typické pro magnetické bouře a polární záře jsou jejich častým doprovodným jevem. V historii bylo zaznamenáno několik mimořádně silných magnetických bouří, které jsou námětem tohoto vyprávění.

I. Havlíček: Slunce a Země

Slunce a Země. Ilustrace z knížky P. Kulhánek, J. Rozehnal: Slunce planety, magnety.
Mladá fronta 2007, kresba Ivan Havlíček.

Magnetosféra – oblast magnetického vlivu planety nebo jiného nebeského tělesa. U naší Země je dipólové magnetické pole vytvářeno v jádru elektrickými proudy o řádové hodnotě 109 A. Toto pole je deformováno interakcí se slunečním větrem do charakteristického tvaru – magnetosféry Země. Magnetosféry planet jsou přirozeným ochranným štítem před nabitými částicemi slunečního větru.

Sluneční vítr – proud nabitých částic ze Slunce, které zaplavují celou Sluneční soustavu. Zejména jde o protony, elektrony a alfa částice (jádra hélia). Typická rychlost částic u Země je kolem 500 km/s (rychlost zvuku v tomto prostředí je 50 km/s), teplota 3 eV (30 000 K) a koncentrace několik protonů v cm3. Částice vylétávající podél otevřených siločar mají vyšší rychlost (přibližně 750 km/s) a nazýváme je rychlý sluneční vítr. Sluneční vítr objevil anglický astronom Richard Carrington v roce 1859, kdy bylo za půl dne po slunečním vzplanutí narušeno magnetické pole Země. Pojmenování sluneční vítr pochází od amerického astronoma Eugena Parkera.

Dst – Disturbance Storm Time, jeden z indexů popisujících narušení magnetického pole Země. Jde o hodinový průměr odchylky vodorovné složky pole, měřený v blízkosti rovníku pozemními magnetometry. Měření se provádějí v blízkosti rovníku proto, že zde vodorovná složka pole dominuje. Odchylky od normální hodnoty jsou vždy záporné a jsou způsobeny prstencovým proudem elektronů a protonů. Tyto částice driftují v magnetosféře v rovině rovníku napříč zemským silokřivkám. Driftování je způsobeno zakřivením silokřivek a změnou velikosti magnetického pole se vzdáleností od Země. Výsledný elektrický proud teče od východu k západu.

1859 – Carringtonovo vzplanutí

V roce 1859 došlo k zatím nejintenzivnější zaznamenané magnetické bouři vůbec. Tato magnetická bouře byla pozorována 2. září 1859, méně výrazné změny magnetického pole byly patrné již od 28. srpna. Na několik hodin byla vyřazena z provozu většina z 200 000 kilometrů tehdejších telegrafních linek v Evropě a Severní Americe. V té době šlo o jediný možný způsob komunikace na větší vzdálenosti, a proto měla událost celosvětový význam. Na některých místech došlo k obloukovému výboji a následným rozsáhlým požárům. Chování magnetického pole Země bylo nahráváno prvními magnetometry umístěnými v blízkosti Londýna a v Indii (observatoř Colaba, Mumbai). Po několik hodin byly pozorovány kvaziperiodické oscilace magnetického pole s několikaminutovou periodou. Tyto ultranízkofrekvenční změny pole nazýváme dnes ULF vlny. Obdobně jako kytarista rozezvučí struny kytary, sluneční vítr rozvlní magnetické silokřivky natažené mezi oběma póly. Celá bouře souvisela s RTG vzplanutím na Slunci (dle současné klasifikace s intenzitou X10 nebo vyšší, viz AB 23/2005), které pozoroval 1. září 1859 anglický amatérský astronom Richard Christofer Carrington (1826–1875) a nezávisle další anglický amatérský astronom Richard Hodgson (1855–1905). Carrington zaznamenal vzplanutí jako bílou svítící plošku při rutinním zakreslování slunečních skvrn na soukromé observatoři v Redhillu. Přibližně 18 hodin (17 hodin, 40 minut) po pozorování vzplanutí se objevila intenzivní magnetická bouře. Carrington správně předpokládal, že obě události spolu souvisí. Narazil ovšem na zcela odmítavý postoj svých součastníků a sklidil jen jejich posměch. Z prodlevy mezi vzplanutím a vzniklou magnetickou bouří můžeme snadno určit rychlost šíření rázové vlny od Slunce na 2 380 km/s. Vzniklá bouře byla doprovázena polárními zářemi i v nízkých zeměpisných šířkách, dokonce až na 23° geomagnetické šířky. Dst indexDst – Disturbance Storm Time, jeden z indexů popisujících narušení magnetického pole Země. Jde o hodinový průměr odchylky vodorovné složky pole, měřený v blízkosti rovníku pozemními magnetometry. Měření se provádějí v blízkosti rovníku proto, že zde vodorovná složka pole dominuje. Odchylky od normální hodnoty jsou vždy záporné a jsou způsobeny prstencovým proudem elektronů a protonů. Tyto částice driftují v magnetosféře v rovině rovníku napříč zemským silokřivkám. Driftování je způsobeno zakřivením silokřivek a změnou velikosti magnetického pole se vzdáleností od Země. Výsledný elektrický proud teče od východu k západu. této dosud největší zaznamenané magnetické bouře se odhaduje na −1 760 nT.

Při velkých slunečních vzplanutích vytvářejí protony dopadající do horních vrstev atmosféry nitráty, které zanechávají stopy v ledovcích. V roce 1992 byly nalezeny stopy souvisící se vzplanutím z roku 1859 v grónských ledových krách. Obdobné otisky zde zanechala i dřívější vzplanutí, o kterých ovšem nemáme písemné záznamy.

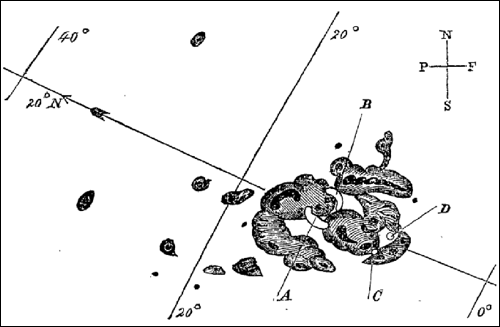

Carringtonův záblesk

Carringtonovo pozorování slunečních skvrn a vzplanutí (A, B, C, D) ze dne 1. 9. 1859.

1909 – polární záře v Singapuru

Další velmi významná geomagnetická bouře se odehrála v roce 1909. V té době již o souvislosti magnetických bouří a slunečních vzplanutí nikdo nepochyboval. V roce 1905 proběhla na toto téma diskuze v Královské astronomické společnosti v Londýně a Edward Walter Maunder (1851–1928) spolu s Josephem Larmorem (1857-1942) podali přesvědčivé argumenty. Maunder předložil statistickou analýzu souvislosti mezi vzplanutími a geomagnetickými bouřemi. Larmor argumentoval nedávným objevem elektronuElektron – první objevená elementární částice. Je stabilní. Hmotnost má 9,1×10−31 kg a elektrický náboj 1,6×10−19 C. Elektron objevil sir Joseph John Thomson v roce 1897. Existenci antičástice k elektronu (pozitron) teoreticky předpověděl Paul Dirac v roce 1928 a objevil Carl Anderson v roce 1932. (1897). Správně předpokládal, že svazky elektronů ze slunečního vzplanutí nějakým způsobem ovlivňují magnetické pole Země.

V roce 1909 tedy již nikoho souvislost obří geomagnetické bouře se slunečním vzplanutím nepřekvapila. Joseph Norman Lockyer (1836–1920) pozoroval spektrograficky výrazné sluneční vzplanutí dne 24. září 1909 mezi desátou a jedenáctou dopolední hodinou světového času. Vzplanutí ve viditelném oboru zaznamenal v téže době také anglický astronom Edwin Holmes (1842–1919). Následný koronální výron hmoty (CME)CME – Coronal Mass Ejection, výron sluneční koronální hmoty (s vmrznutým magnetickým polem) do meziplanetárního prostoru. K výronům CME dochází pravidelně, jejich četnost odpovídá sluneční aktivitě – v minimu dochází k CME přibližně jednou za den, v maximu dochází k CME až třikrát denně. Rychlé výrony CME se mohou dostat až do vzdálenějších oblastí Sluneční soustavy, takové putující plazmoidy se nazývají ICME (Interplanetary CME). způsobil rozsáhlou geomagnetickou bouři dne 25. září 1909. Důsledkem této bouře byly polární záře viditelné až v blízkosti geomagnetického rovníku, dokonce v Singapuru a v Jakartě. V Austrálii došlo půlhodinovému přerušení telegrafního spojení Perth–Kalgoorlie a Perth–Albany. V obou případech šlo o mnohasetkilometrové vzdálenosti. Dst indexDst – Disturbance Storm Time, jeden z indexů popisujících narušení magnetického pole Země. Jde o hodinový průměr odchylky vodorovné složky pole, měřený v blízkosti rovníku pozemními magnetometry. Měření se provádějí v blízkosti rovníku proto, že zde vodorovná složka pole dominuje. Odchylky od normální hodnoty jsou vždy záporné a jsou způsobeny prstencovým proudem elektronů a protonů. Tyto částice driftují v magnetosféře v rovině rovníku napříč zemským silokřivkám. Driftování je způsobeno zakřivením silokřivek a změnou velikosti magnetického pole se vzdáleností od Země. Výsledný elektrický proud teče od východu k západu., který by odpovídal této události se odhaduje na −1 500 nT.

Magnetická bouře měla opět za následek narušení telekomunikačních systémů. Mladý doktorand David Stenquist ze Stockholmské univerzity popsal ve své disertační práci z roku 1914 případ, kdy telefonní operátorka ve švédském Lulee dne 25. září 1909 po zdvihnutí mikrofonu dostala takovou elektrickou ránu, že nebyla schopna pohnout rukou. Mikrofon i její ruka byly obklopeny zářícím výbojem, jiskrami a rozptýleným světlem. Jiskry vytvořily na ruce drobné puchýře.

Polární záře, 1909

Polární záře pozorovaná v Antarktidě (na pozadí je hora Mt. Erebus) při britské expedici British Imperial Antarctic Expedition vedené zkušeným polárním badatelem Ernestem Shackletonem (1874–1922) v letech 1907 až 1909.

1989 – ztemnělá Amerika

V Evropě se rozpadaly poslední bašty socializmu, na obloze osmým rokem pozorovala družice Dynamics Explorer aurorální oválAurorální ovál – plošný výboj zářící v okolí 70. geomagnetické rovnoběžky Země. Je způsoben excitacemi atomů atmosféry pronikajícími nabitými částicemi slunečního větru. Při zvýšeném přísunu částic se aurorální ovál rozvine do polárních září. Aurorální ovály byly detekovány i u Jupiteru a Saturnu. polárních září a vědci měli pocit, že je magnetosféra Země již nedokáže překvapit. Dne 13. března ale došlo k mimořádné události s Dst indexemDst – Disturbance Storm Time, jeden z indexů popisujících narušení magnetického pole Země. Jde o hodinový průměr odchylky vodorovné složky pole, měřený v blízkosti rovníku pozemními magnetometry. Měření se provádějí v blízkosti rovníku proto, že zde vodorovná složka pole dominuje. Odchylky od normální hodnoty jsou vždy záporné a jsou způsobeny prstencovým proudem elektronů a protonů. Tyto částice driftují v magnetosféře v rovině rovníku napříč zemským silokřivkám. Driftování je způsobeno zakřivením silokřivek a změnou velikosti magnetického pole se vzdáleností od Země. Výsledný elektrický proud teče od východu k západu. −589 nT. K Zemi dolétl oblak nabitých částic, který způsobil velmi prudké změny magnetického pole. Indukované elektrické napětí zapříčinilo vyhoření hlavního transformátoru hydroelektrárny s výkonem 21 000 MW v kanadské provincii Quebec. Centrální síť s pěti hlavními vedeními do Montrealu se zhroutila během necelé minuty. Zbytek sítě zkolaboval do 25 sekund. Totální výpadek energetické sítě zasáhl Ontario i Britskou Kolumbii. Lokální výpadky byly v Pensylvánii, New Yorku, Kalifornii a dokonce i Švédsku. Šest milionů lidí bylo bez energie po devět i více hodin. Čtyři navigační družice námořnictva Spojených států byly vyřazeny z provozu na celý týden. Nad ochromenou Amerikou se rozzářily nádherné polární záře...

Na základě této události se začalo kosmické počasí systematicky sledovat. Fluktuace magnetického pole mohou indukovat elektrické proudy nejenom ve vedeních vysokého napětí, ale i v dlouhých potrubích, například ropovodech a plynovodech a způsobovat jejich mimořádně silnou korozi. Průtokoměry poskytují navíc v průběhu geomagnetické bouře zcela nesmyslné údaje. Dalším problémem jsou kontrolní systémy kosmických lodí. I přes různé automatické ochrany dochází k mimořádným událostem způsobeným geomagnetickými bouřemi. Bezpečně se nemohou před geomagnetickými bouřemi cítit ani jaderné elektrárny. Při události z 13. 3. 1989 se díky indukovaným polím přehřál jeden ze tří generátorů švédské jaderné elektrárny Oskarshamn.

Geomagnetické bouři opět předcházelo mimořádně jasné bílé sluneční vzplanutí (X15) pozorované 7. až 10. března mnoha přístroji v aktivní oblasti skvrn označované číslem 5935. Koronograf družice SMMSMM – Solar Maximum Mission, specializovaná družice NASA ke sledování slunečních vzplanutí, která startovala v roce 1980. V roce 1984 byla opravena na palubě raketoplánu Challenger a poté sloužila až do roku 1989. zaznamenal koronální výron hmotyCME – Coronal Mass Ejection, výron sluneční koronální hmoty (s vmrznutým magnetickým polem) do meziplanetárního prostoru. K výronům CME dochází pravidelně, jejich četnost odpovídá sluneční aktivitě – v minimu dochází k CME přibližně jednou za den, v maximu dochází k CME až třikrát denně. Rychlé výrony CME se mohou dostat až do vzdálenějších oblastí Sluneční soustavy, takové putující plazmoidy se nazývají ICME (Interplanetary CME)., který doletěl k Zemi 13. března. Dne 16. srpna téhož roku došlo k ještě většímu vzplanutí (X20), uvolněný oblak plazmatu ale naštěstí nemířil směrem k Zemi.

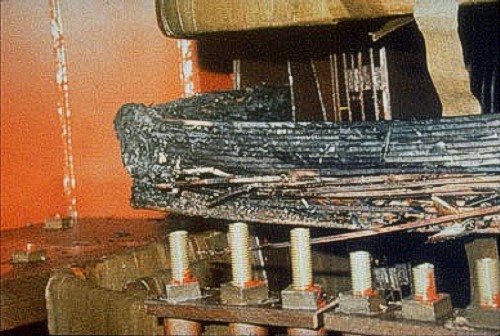

Poškozený transformátor, New Jersey, 1989.

Transformátor zničený v průběhu geomagnetické bouře v elektrárně v New Jersey, 1989.

21. století – obří víry na boku magnetosféry

V 21. století probíhá především systematický družicový průzkum magnetosféry. Kolem ZeměZemě – největší z planet zemského typu. Je jedinou planetou v celém vesmíru, o které víme, že na ní existuje život. Má dostatečně hustou atmosféru, dostatek kapalné vody v povrchových oceánech. Kolem Země obíhá jediný měsíc s vázanou rotací. Při pozorování Země z kosmu vidíme hlavně modrou barvu oceánů. 70 % povrchu Země je pokryto oceány, 30 % tvoří kontinenty. Země sestává z těchto vrstev: jádro, plášť, kůra, troposféra, stratosféra, mezosféra, termosféra. Plášť a kůra jsou odděleny tzv. Mohorovičiæovým rozhraním. Kůra se posouvá a „plave“ na polotekutém plášti. Teplota v centru Země je 5 100 °C, tlak 360 GPa. Magnetické pole Země má přibližně dipólový charakter, je deformováno slunečním větrem do typického tvaru. se nachází velké množství družic se specializovanými přístroji pro průzkum magnetického pole a nabitých částic v magnetosféře. K nejvýznamnějším patří čtveřice družic ClusterCluster – čtveřice stejných družic pojmenovaných podle latinsko-amerických tanců (Rumba, Salsa, Samba a Tango) vypuštěných v roce 2000 Evropskou kosmickou agenturou. Kolem Země letí ve vzájemné formaci ve vrcholech čtyřstěnu (vzdáleny 5 000 až 20 000 km) a provádějí dosud nejdetailnější prostorová měření parametrů slunečního větru a jeho interakce s magnetosférou Země. Cluster poprvé detekoval plazmové vlny v magnetopauze, přepojení magnetických silokřivek, pohyby rázové vlny pod nápory slunečního větru, prolétl polárním kaspem a vytvořil první třírozměrný obraz magnetosféry Země. Evropské kosmické agenturyESA – European Space Agency, Evropská kosmická agentura. ESA spojuje úsilí 18 evropských zemí na poli kosmického výzkumu. Centrální sídlo je v Paříži, pobočky jsou v mnoha členských zemích. ESA byla založena v roce 1964 jako přímý následovník organizací ESRO a ELDO. Nejznámější nosnou raketou využívanou ESA je Ariane. Česká republika vstoupila do ESA v listopadu 2008. fungující od roku 2000. Tyto družice poprvé pořizují prostorová data za čtyř pozorovacích míst. Dráha družic je volena tak, že procházejí čelní rázovou vlnou, polárními kaspyPolární kasp – trychtýřovitá oblast v blízkosti magnetických pólů planety, kterou pronikají jako obrovským vírem nabité částice do atmosféry. Název pochází z anglického „cusp“ (roh, cíp). i plazmosférou, tedy všemi klíčovými místy zemské magnetosféry.

Po roce 2000 došlo k několika magnetickým bouřím, u žádné z nich ale Dst indexDst – Disturbance Storm Time, jeden z indexů popisujících narušení magnetického pole Země. Jde o hodinový průměr odchylky vodorovné složky pole, měřený v blízkosti rovníku pozemními magnetometry. Měření se provádějí v blízkosti rovníku proto, že zde vodorovná složka pole dominuje. Odchylky od normální hodnoty jsou vždy záporné a jsou způsobeny prstencovým proudem elektronů a protonů. Tyto částice driftují v magnetosféře v rovině rovníku napříč zemským silokřivkám. Driftování je způsobeno zakřivením silokřivek a změnou velikosti magnetického pole se vzdáleností od Země. Výsledný elektrický proud teče od východu k západu. nepoklesl pod hodnotu −500 nT, která je považována za hranici velkých geomagnetických bouří. Při geomagnetické bouři z 30. 10. 2003 (Dst bylo −342 nT) došlo v 20:07:15 UT k výpadku dodávky elektrické energie ve švédském Malmö. Odpojeno bylo 130 kV vedení a 50 000 lidí zůstalo bez elektrické energie po dobu 20 až 50 minut.

Některé menší magnetické bouře ale výrazně přispěly k našemu poznání magnetosféry. Dnes víme, že k přepojení magnetických silokřivek dochází na třech místech magnetosféry. Prvním místem, kde často dochází k přepojení silokřivek je zemský ohon. V jeho středu je oblast nulového magnetického pole. Nad a pod touto oblastí míří magnetické silokřivky opačným směrem a zde dochází k jejich přepojování.

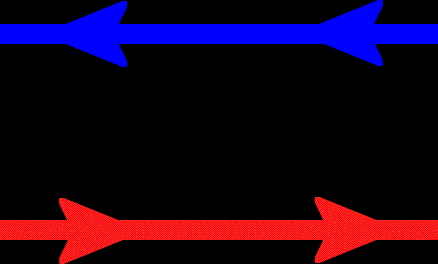

Rekonekce

Druhým místem je čelo magnetosféry, kde zemské silokřivky míří trvale severním směrem (severní magnetický pól je na jižní polokouli). K přepojení se silokřivkami meziplanetárního pole dochází v situaci, kdy má meziplanetární pole jižní směr, tedy opačný než zemské pole. Po propojené silokřivce pronikají nabité částice slunečního větru do magnetosféry ZeměZemě – největší z planet zemského typu. Je jedinou planetou v celém vesmíru, o které víme, že na ní existuje život. Má dostatečně hustou atmosféru, dostatek kapalné vody v povrchových oceánech. Kolem Země obíhá jediný měsíc s vázanou rotací. Při pozorování Země z kosmu vidíme hlavně modrou barvu oceánů. 70 % povrchu Země je pokryto oceány, 30 % tvoří kontinenty. Země sestává z těchto vrstev: jádro, plášť, kůra, troposféra, stratosféra, mezosféra, termosféra. Plášť a kůra jsou odděleny tzv. Mohorovičiæovým rozhraním. Kůra se posouvá a „plave“ na polotekutém plášti. Teplota v centru Země je 5 100 °C, tlak 360 GPa. Magnetické pole Země má přibližně dipólový charakter, je deformováno slunečním větrem do typického tvaru.. V případě, že meziplanetární pole je orientováno jižně, míří silokřivky obou polí souhlasně a přepojení je krajně nepravděpodobné. Dlouho je známo, že i v této situaci pronikají nabité částice nějakým způsobem do vnitřních částí magnetosféry. Tento mechanizmus byl objeven až čtveřicí družic ClusterCluster – čtveřice stejných družic pojmenovaných podle latinsko-amerických tanců (Rumba, Salsa, Samba a Tango) vypuštěných v roce 2000 Evropskou kosmickou agenturou. Kolem Země letí ve vzájemné formaci ve vrcholech čtyřstěnu (vzdáleny 5 000 až 20 000 km) a provádějí dosud nejdetailnější prostorová měření parametrů slunečního větru a jeho interakce s magnetosférou Země. Cluster poprvé detekoval plazmové vlny v magnetopauze, přepojení magnetických silokřivek, pohyby rázové vlny pod nápory slunečního větru, prolétl polárním kaspem a vytvořil první třírozměrný obraz magnetosféry Země.. Dne 3. července 2001 prolétly sondy oblastí na boku magnetosféry, kde se nacházely obří víry. Ukázalo se, že právě tyto víry jsou klíčem k záhadnému pronikání částic do magnetosféry Země.

Na bocích magnetosféru obtéká sluneční vítrSluneční vítr – proud nabitých částic ze Slunce, které zaplavují celou Sluneční soustavu. Zejména jde o protony, elektrony a alfa částice (jádra hélia). Typická rychlost částic u Země je kolem 500 km/s (rychlost zvuku v tomto prostředí je 50 km/s), teplota 3 eV (30 000 K) a koncentrace několik protonů v cm3. Částice vylétávající podél otevřených siločar mají vyšší rychlost (přibližně 750 km/s) a nazýváme je rychlý sluneční vítr. Sluneční vítr objevil anglický astronom Richard Carrington v roce 1859, kdy bylo za půl dne po slunečním vzplanutí narušeno magnetické pole Země. Pojmenování sluneční vítr pochází od amerického astronoma Eugena Parkera. a je zde proto rozhraní dvou prostředí s různou rychlostí částic. Na takovém rozhraní dochází k rozvoji KH nestabilityKHI – Kelvin-Helmholtz Instability. Nestabilita rozvíjející se na rozhraní dvou prostředí s různou rychlostí (například vítr na vodní hladině). Někdy dochází k vytváření typických vírů.. Klasickým případem KH nestability je vznik vln na vodní hladině za větru. Na hranici magnetosféry vznikají KH nestabilitou obří víry o velikosti 40 000 km až 55 000 km. V těchto vírech se mísí plazma slunečního větruSluneční vítr – proud nabitých částic ze Slunce, které zaplavují celou Sluneční soustavu. Zejména jde o protony, elektrony a alfa částice (jádra hélia). Typická rychlost částic u Země je kolem 500 km/s (rychlost zvuku v tomto prostředí je 50 km/s), teplota 3 eV (30 000 K) a koncentrace několik protonů v cm3. Částice vylétávající podél otevřených siločar mají vyšší rychlost (přibližně 750 km/s) a nazýváme je rychlý sluneční vítr. Sluneční vítr objevil anglický astronom Richard Carrington v roce 1859, kdy bylo za půl dne po slunečním vzplanutí narušeno magnetické pole Země. Pojmenování sluneční vítr pochází od amerického astronoma Eugena Parkera. s plazmatem magnetosféry. Při tomto mísení se silokřivky meziplanetárního pole, které jsou přinášeny slunečním větrem, dostávají do protisměru se silokřivkami magnetosféry. V takové situaci dochází k přepojení silokřivek a po vzniklé silokřivce pronikají částice slunečního větru do vnitřní magnetosféry.

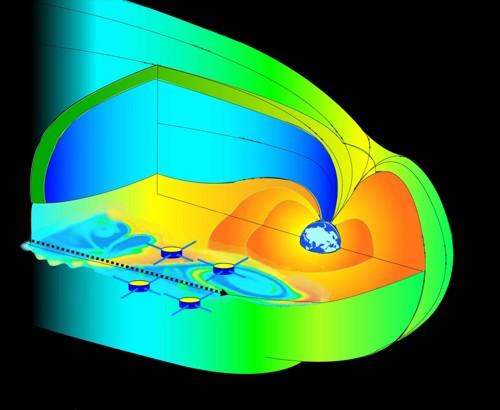

Cluster a víry na boku magnetosféry

Čtveřice družic Cluster prolétá v blízkosti hranice magnetosféry, kde vlivem Kelvinovy-Helmholtzovy nestability dochází ke vzniku obřích vírů. Směr letu družic je naznačen čárkovanou čárou. Zdroj: ESA/Cluster.

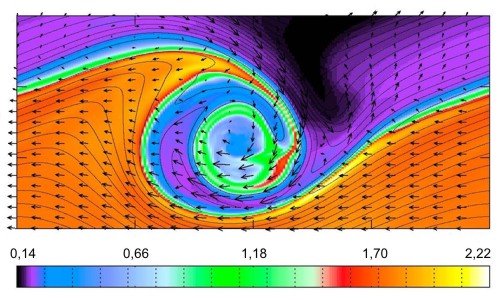

KH nestaabiliota - simulace

Numerická simulace vzniku KH nestability na boční hranici magnetosféry. Barevně je kódována hustota plazmatu (fialové odpovídá sluneční vítr, oranžové hustota magnetosférického plazmatu). Šipkami je znázorněna rychlost částic a šedými čarami magnetické silokřivky. Zdroj: ESA/Cluster.

Nahrávka průletu družic ClusterCluster – čtveřice stejných družic pojmenovaných podle latinsko-amerických tanců (Rumba, Salsa, Samba a Tango) vypuštěných v roce 2000 Evropskou kosmickou agenturou. Kolem Země letí ve vzájemné formaci ve vrcholech čtyřstěnu (vzdáleny 5 000 až 20 000 km) a provádějí dosud nejdetailnější prostorová měření parametrů slunečního větru a jeho interakce s magnetosférou Země. Cluster poprvé detekoval plazmové vlny v magnetopauze, přepojení magnetických silokřivek, pohyby rázové vlny pod nápory slunečního větru, prolétl polárním kaspem a vytvořil první třírozměrný obraz magnetosféry Země. víry na boku magnetosféry a následné přepojení magnetických silokřivek byla sice pořízena v roce 2001, nicméně k jejímu zpracování a publikaci došlo až v roce 2004. Detailní vysvětlení mechanizmů bylo podáno až v článku z roku 2006 (K. Nykyri et al.).

Dalším velmi zajímavým jevem v magnetosféře jsou ultranízkofrekvenční vlny (ULFULF – Ultra Low Frequency, ultranízkofrekvenční vlna.) magnetického pole poprvé pozorované při obří magnetické bouři v roce 1859. Dnes se zdá, že začínáme chápat mechanizmus jejich vzniku. Přispěla k tomu zejména měření družic Cluster ze 3. července 2001, 25. listopadu 2001 a 31. října 2003. Vždy šlo o situaci, při které byly na bocích magnetosféry detekovány obří víry. Pro studium vzniku vln byla mimořádně příznivá situace 25. listopadu 2001. Šlo o období menší geomagnetické bouře, při které byly družice ClusterCluster – čtveřice stejných družic pojmenovaných podle latinsko-amerických tanců (Rumba, Salsa, Samba a Tango) vypuštěných v roce 2000 Evropskou kosmickou agenturou. Kolem Země letí ve vzájemné formaci ve vrcholech čtyřstěnu (vzdáleny 5 000 až 20 000 km) a provádějí dosud nejdetailnější prostorová měření parametrů slunečního větru a jeho interakce s magnetosférou Země. Cluster poprvé detekoval plazmové vlny v magnetopauze, přepojení magnetických silokřivek, pohyby rázové vlny pod nápory slunečního větru, prolétl polárním kaspem a vytvořil první třírozměrný obraz magnetosféry Země. na boku magnetosféry ve výšce 110 000 km. V té samé době byla družice POLAR ve výšce 58 000 km a současně byla pořízena detailní data na povrchu Země magnetometrem CARISMA. K analýze byla využita data z družic Goes 8, Goes 10 a Geotail. Rychlost slunečního větru byla kolem 750 km/s, tedy výrazně nad normální hodnotou 500 km/s. Počáteční zvlnění hranice magnetosféry se KH nestabilitouKHI – Kelvin-Helmholtz Instability. Nestabilita rozvíjející se na rozhraní dvou prostředí s různou rychlostí (například vítr na vodní hladině). Někdy dochází k vytváření typických vírů. vyvinulo do vírové struktury, následně vznikla povrchová vlna šířící se do nitra magnetosféry. Tato vlna rezonovala s magnetickými silokřivkami zemského pole a rozvlnila je na frekvenci 1,5÷1,6 mHz, tj. s periodou přibližně 11 minut. Období od pořízení dat po jejich komplexní analýzu trvá vždy několik let. Proto byla například analýza nahrávky z 31. října 2003 publikována až v letošním roce a nezávisle potvrdila scénář z 25. listopadu 2001. V roce 2003 byly ULF vlny detekovány ve vnějším van Allenově pásuVan Allenovy pásy – jsou tvořeny nabitými částicemi (elektrony, protony a ionty O+, He+) zachycenými magnetickým polem Země ve vzdálenosti 1,2 až 7 RZ. V polárních oblastech se odrážejí efektem magnetického zrcadla. Pásy existují dva, vnější složený především z elektronů a vnitřní obsahující kromě elektronů i hmotnější částice, především protony s vysokou energií. Částice v pásech pronikavě září. Jejich energie je od 1 keV do 100 MeV. Nejenergetičtější elektrony se nazývají zabijácké elektrony (killer electrones) a mechanizmus jejich vzniku není zcela jasný. Vnitřní pás objevil James Van Allen z Univerzity v Iowě na základě měření družic Explorer 1 a 3, vnější detekovala sonda Luna 1. Oba pásy jsou mimořádným nebezpečím jak pro kosmické sondy, tak pro člověka..

Rozvlněné silokřivky magnetického pole se chovají jako pomalu kmitající napjaté struny. Magnetometry sond v takové situaci detekují pomalu se měnící hodnotu magnetického pole. Vzniklá ULF vlnaULF – Ultra Low Frequency, ultranízkofrekvenční vlna. je schopná urychlovat elektronyElektron – první objevená elementární částice. Je stabilní. Hmotnost má 9,1×10−31 kg a elektrický náboj 1,6×10−19 C. Elektron objevil sir Joseph John Thomson v roce 1897. Existenci antičástice k elektronu (pozitron) teoreticky předpověděl Paul Dirac v roce 1928 a objevil Carl Anderson v roce 1932. na velmi vysoké energie. Tyto elektrony jsou velmi nebezpečné jak pro provoz družic (zejména telekomunikačních družic na geosynchronní dráze), tak pro kosmonauty. Anglicky se nazývají killer electrons (zabijácké elektrony).

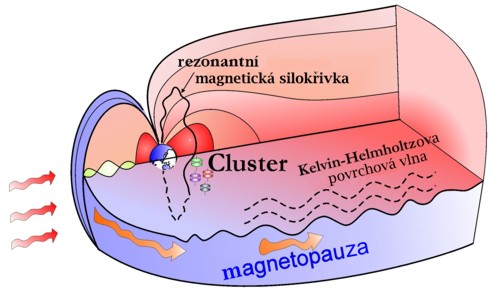

Vznik ULF vlny

Vznik ULF vlny v zemské magnetosféře. Zdroj: ESA/Cluster.

Klip týdne: Polární záře

Aurora (wmv, 2 MB)

Polární záře. Polární záře (aurora) jsou světelné jevy v atmosféře Země způsobené excitací atomů atmosféry ve výškách 70 km až 1 000 km částicemi slunečního větru. Většinou se objevují v okolí 70. magnetické rovnoběžky, kde se nacházejí poslední otevřené silokřivky magnetického pole Země. Jde o svítící stěny a vlákna měnící se v řádu sekund až minut. V polárních zářích převládá zelená barva způsobená čarou o vlnové délce 555,7 nm, která patří přechodu neutrálního kyslíku z druhé excitované hladiny. V období zvýšené sluneční aktivity vytvářejí polární záře celý prstenec v okolí severního i jižního magnetického pólu. Tento prstenec nazýváme aurorální ovál. Zdroj: Martin Rietze, Iceland, 2005. (wmv 2 MB)
