Superhranoly

Marek Jasanský

Všichni jste jistě slyšeli o Isaacu Newtonovi a jeho pokusu se skleněným hranolemHranol – optické zařízení využívané k rozkladu světla na jednotlivé spektrální barvy pomocí lomu na stěnách hranolu. Úhel lomu závisí na vlnové délce světla a tím se různé barvy lámou různě. Základna hranolu se používá zpravidla trojúhelníková a lom probíhá na dvou bočních stěnách., kterým nechal procházet denní světlo. HranolHranol – optické zařízení využívané k rozkladu světla na jednotlivé spektrální barvy pomocí lomu na stěnách hranolu. Úhel lomu závisí na vlnové délce světla a tím se různé barvy lámou různě. Základna hranolu se používá zpravidla trojúhelníková a lom probíhá na dvou bočních stěnách. lámal světlo o různých vlnových délkách různě, tím tyto délky oddělil od sebe a na stínítku za hranolem se tak objevila „duha“ – světelné spektrum. Později se k oddělení různých světelných složek začala používat ohybová mřížkaOhybová mřížka – soustava paralelních vrypů na odrazném nebo propustném podkladu. Světlo z jednotlivých vrypů vzájemně interferuje a ohýbá se. Výsledkem je odraz nebo průchod světla jen v určitých směrech, které se nazývají spektrální řády. Tyto směry jsou závislé na vlnové délvce světla a proto se ve směru daného řádu zobrazí spektrum použitého světla., která láme světlo přibližně desetkrát více než skleněný hranol. Nyní vědci zkoumají takzvané superhranoly – součástky umožňující lámat světlo dokonce stokrát více, než skleněné hranoly.

Hranol – optické zařízení využívané k rozkladu světla na jednotlivé spektrální barvy pomocí lomu na stěnách hranolu. Úhel lomu závisí na vlnové délce světla a tím se různé barvy lámou různě. Základna hranolu se používá zpravidla trojúhelníková a lom probíhá na dvou bočních stěnách.

Ohybová mřížka – soustava paralelních vrypů na odrazném nebo propustném podkladu. Světlo z jednotlivých vrypů vzájemně interferuje a ohýbá se. Výsledkem je odraz nebo průchod světla jen v určitých směrech, které se nazývají spektrální řády. Tyto směry jsou závislé na vlnové délvce světla a proto se ve směru daného řádu zobrazí spektrum použitého světla.

Fotonika – věda zabývající se vznikem a využitím světla jako nosiče informace.

Fotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln.

Pásmová propust – termín používaný v elektronice pro součástky schopné propouštět pouze některé složky frekvenčního spektra elektromagnetické vlny. Například pásmová propust o dolní mezní vlnové délce 500 nm a horní mezní vlnové délce 600 nm propustí jen elektromagnetické záření z tohoto intervalu.

Fotonické krystaly

Fotonický krystalFotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln. je materiál vykazující periodické změny indexu lomuIndex lomuabsolutní index lomu je v homogenním izotropním prostředí bez disperze definován jako podíl rychlosti světla a fázové rychlosti. Obecně je index lomu komplexní veličina závislá na frekvenci, v případě anizotropního prostředí tenzorová. Frekvenční závislost reálné části popisuje disperzi v daném prostředí. Imaginární část indexu lomu popisuje (v závislosti na znaménku) absorpci nebo zesílení světla. Relativní index lomu je dán poměrem indexů lomu prostředí, do kterého záření vstupuje vůči indexu lomu prostředí, z něhož záření vychází. Na rozhraní dvou prostředí je relativní index lomu roven podílu sinu úhlu dopadu a sinu úhlu lomu (Snellův zákon). Uvozující přídavné jméno (absolutní nebo relativní) se často vypouští, takže zda se jedná o absolutní či relativní index lomu poznáme pouze z kontextu. světla v jednom nebo více směrech. To zní možná příliš komplikovaně, podívejme se tedy radši na následující obrázek. Různé barvy znázorňují rozdílné indexy lomu. V levé krychli se index lomu mění periodicky pouze v jednom směru, mluvíme proto o tzv. jednorozměrném fotonickém krystalu. V krychli uprostřed se index periodicky mění ve dvou a v krychli napravo dokonce ve třech směrech, jedná se tedy o dvou, resp. třírozměrný krystal.

Fotonické krystaly

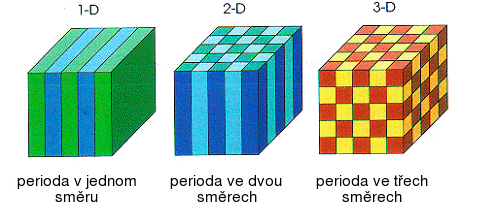

Fotonické krystaly. Zdroj: T. Prasad, Rice University, USA.

Světlo určitých vlnových délek se fotonickým krystalemFotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln. šíří výrazně jinak než krystalem obyčejným. Směr pohybu světla vycházejícího z běžného hranoluHranol – optické zařízení využívané k rozkladu světla na jednotlivé spektrální barvy pomocí lomu na stěnách hranolu. Úhel lomu závisí na vlnové délce světla a tím se různé barvy lámou různě. Základna hranolu se používá zpravidla trojúhelníková a lom probíhá na dvou bočních stěnách. závisí na vlnové délce světla a na indexu lomu hranoluHranol – optické zařízení využívané k rozkladu světla na jednotlivé spektrální barvy pomocí lomu na stěnách hranolu. Úhel lomu závisí na vlnové délce světla a tím se různé barvy lámou různě. Základna hranolu se používá zpravidla trojúhelníková a lom probíhá na dvou bočních stěnách.. Tato závislost je poměrně malá a úhel, pod kterým světlo vychází, můžeme spočítat ze Snellova zákonu lomuSnellův zákon lomu – vlnění se na rozhraní dvou prostředí láme tak, že podíl sinu úhlů odklonu paprsků od kolmice je roven podílu rychlostí šíření v daném prostředí: sin α / sin β = vα/vβ. Uvnitř fotonického krystaluFotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln. se světlo nešíří tak jednoduše, láme se několikrát, a úhel, pod kterým paprsek z krystalu vychází, může být mnohem větší než u běžného hranolu.

Nákres fotonického krystalu

Jednoduchý nákres fotonického krystaluFotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln.. Světlo do krystalu
přichází z boku, nikoliv shora. Zdroj: Mesophotonics Ltd., UK.

Superhranoly

Fotonické krystalyFotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln. mají velké množství užitečných optických vlastností. Schopnost lámat světlo mnohem víc než běžné skleněné hranolyHranol – optické zařízení využívané k rozkladu světla na jednotlivé spektrální barvy pomocí lomu na stěnách hranolu. Úhel lomu závisí na vlnové délce světla a tím se různé barvy lámou různě. Základna hranolu se používá zpravidla trojúhelníková a lom probíhá na dvou bočních stěnách. je jednou z nich. Vědci z University of Southampton a ze společnosti Mesophotonics Ltd. nedávno předvedli funkční superhranol. Tento hranol byl vyrobený běžnou křemíkovou mikrotechnologií. Ve vrstvě z nitridu křemíku byly vytvořeny díry o průměru 160 nm vzdálené od sebe 310 nm v jednom a 465 nm v druhém směru. Touto strukturou může projít pouze světlo některých vlnových délek, jedná se tedy o pásmovou propustPásmová propust – termín používaný v elektronice pro součástky schopné propouštět pouze některé složky frekvenčního spektra elektromagnetické vlny. Například pásmová propust o dolní mezní vlnové délce 500 nm a horní mezní vlnové délce 600 nm propustí jen elektromagnetické záření z tohoto intervalu.. Pro světlo o vlnových délkách blízkých mezním vlnovým délkám pásmové propusti se rychle mění index lomu superhranolu v závislosti na vlnové délce světla a na směru paprsků dopadajících na povrch struktury.

Superhranol

Superhranol. Zdroj: Southhampton University, UK.

Vědci měřili lom světelného paprsku procházejícího fotonickým krystalemFotonický krystal – periodická dielektrická struktura, která v určitém kmitočtovém pásmu zabraňuje vniknutí elektromagnetických vln. silným 186 μm. Pokud se vlnová délka světla změnila o 1 nm, úhel lomu se změnil o 1°, to je desetkrát víc než při použití běžné ohybové mřížky. Natáčení povrchu krystalu vůči vstupujícímu paprsku úhel lomu ještě zesilovalo.

Využití superhranolů

Schopnost dobře odlišit blízké vlnové délky světla na součástkách malých rozměrů bude možné využít například v miniaturních multiplexorech. Multiplexor je součástka umožňující kombinovat několik různých informací do jednoho datového toku. Pokud jako nosič informace budeme uvažovat světlo, multiplexor nám z paprsků různých vlnových délek (každý paprsek nese jinou informaci) složí paprsek jeden. Demultiplexor naopak tento paprsek rozdělí zpět na paprsky o různých vlnových délkách, podobně jako skleněný hranol rozděluje bílé světlo na světelné spektrum.

Miniaturní multiplexory vyrobené ze superhranolů v budoucnu najdeme třeba v optických čipech. O těch se můžete dočíst v bulletinu Křemíkový laser.

Klip týdne: Rodící se hvězdy v různých vlnových délkách

Orion (4 MB)

Na klipu je oblast rodících se hvězd Trapez ve Velké mlhovině v Orionu (M42) v různých spektrálních oborech. Na úvodním snímku je RTG obraz celé oblasti z ChandryChandra – družicová observatoř NASA zkoumající vesmír v rentgenovém oboru. Byla vypuštěna v roce 1999. Na palubě observatoře je rentgenový dalekohled o průměru 1,2 m a ohniskové vzdálenosti 10,05 m, tvořený čtyřmi soubory souosých paraboloidně-hyperboloidních zrcadel o délce 0,85 m, se zorným polem o průměru 1,0° a s rozlišením 0,5″. (1 500 bodových RTG zdrojů), poté proběhne zoom na Trapez. Následuje stejná oblast v optickém oboru (HSTHST (Hubble Space Telescope) – Hubblův vesmírný dalekohled. Největší dalekohled na oběžné dráze kolem Země, kde byl v roce 1990 umístěn do výšky 614 km. Průměr primárního zrcadla je 2,4 m. Z hlediska kosmologie je zajímavý HST Key Project (klíčový projekt HST), který v roce 1999 posloužil k prvnímu přesnému určení Hubbleovy konstanty. V lednu 2004 NASA zrušila servisní mise k tomuto unikátnímu přístroji, nicméně v roce 2006 bylo rozhodnuto o poslední servisní misi, která měla proběhnout v roce 2008. Mise byla kvůli závadě na dalekohledu odložena a uskutečnila se v květnu 2009.) a v IR oboru (VLTVLT – Very Large Telescope, čtveřice dalekohledů ESO postavená v Chile na Cerro Paranal (2635 m). Dalekohledy mají celistvá zrcadla o průměru 8,2 metru (Antú – 1998; Kueyen – 1999; Melipal – 2000; Yepun – 2001). Názvy zrcadel znamenají v Mapušštině Slunce, Měsíc, Jižní Kříž a Venuši. Sběrná plocha každého z velkých přístrojů je 53 metrů čtverečních. Dalekohledy jsou vybaveny systémem adaptivní a aktivní optiky. Další menší pomocné dalekohledy tvoří s hlavní čtveřicí výkonný interferometr o základně 200 m, jehož srdcem je od roku 2015 přístroj Gravity – interferometr druhé generace.). Pro rodící se hvězdy je typické vyzařování na široké škále vlnových délek, včetně RTG a UV, kde vidíme bodové zdroje – hvězdy. Zárodečná mlhovina ovšem září plošně v optické a IR oblasti a tak se celkový pohled v různých vlnových délkách výrazně liší. Zdroj: Chandra Resourses – Stars.
